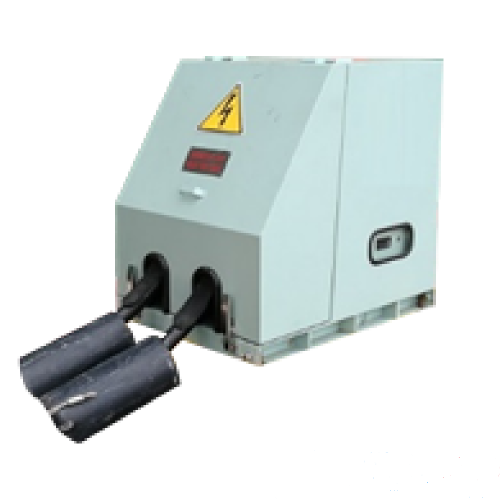

Береговая электрическая колонка с розетками для подключения кабелей Shore Connection Socket Box
Основное описание

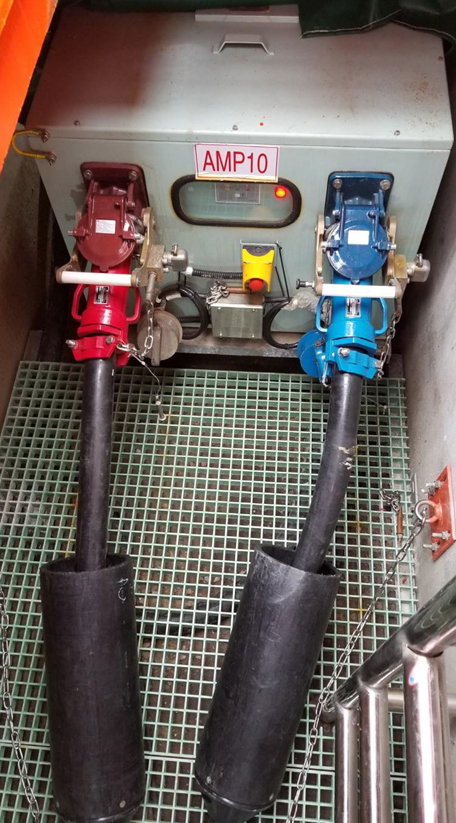

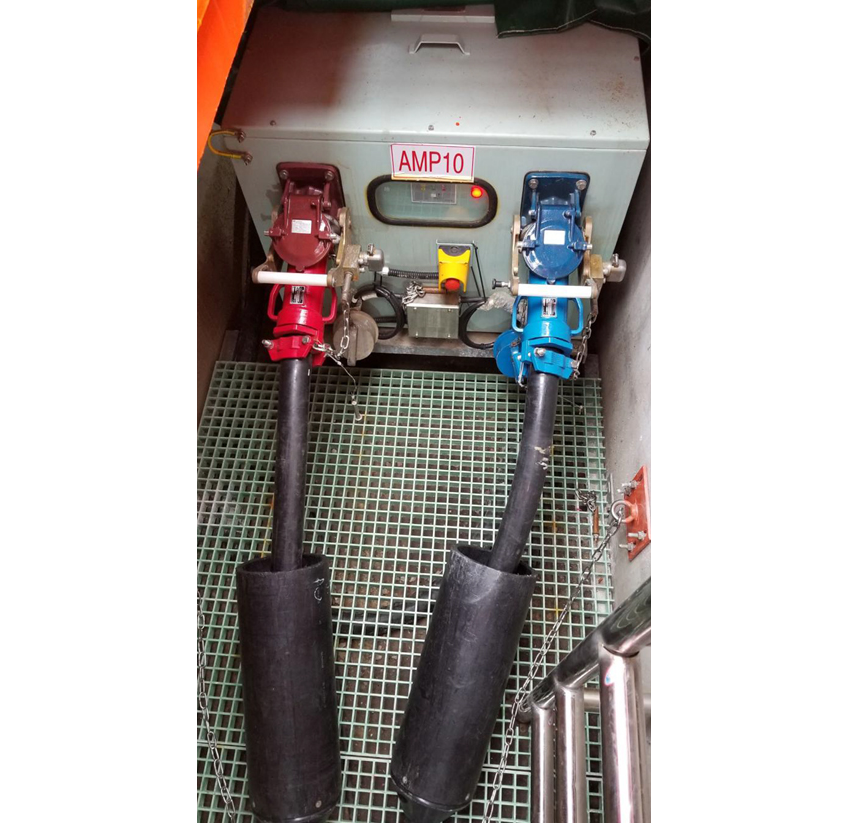

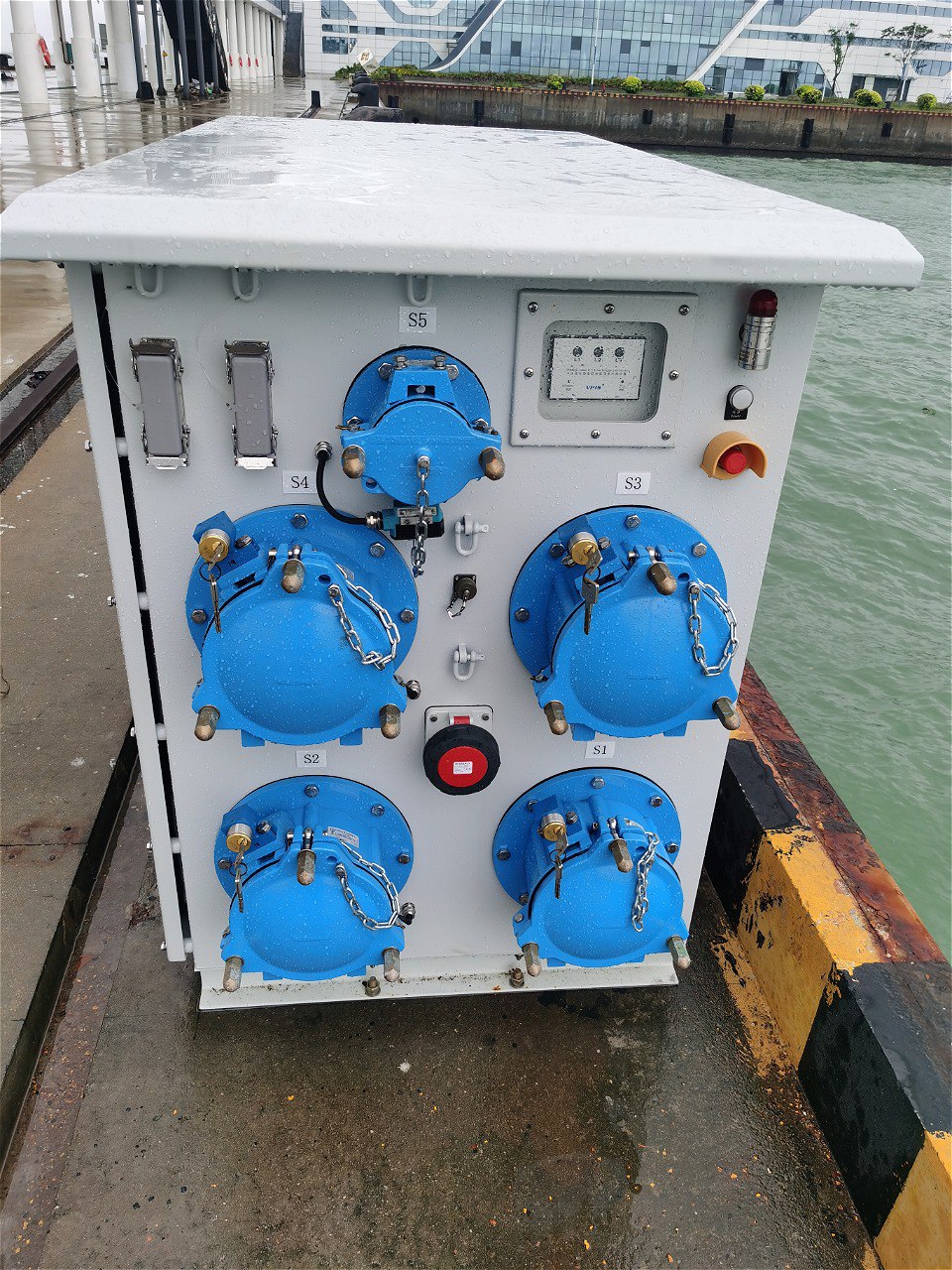

Береговая электрическая колонка устанавливается на причале для подключения к системе берегового питания пришвартованных судов. Кабельные линии питания электроколонок присоединяются непосредственно к распределительным устройствам подстанции порта. Колонка может быть установлена в металлическом или железобетонном специальном желобе (кессоне) в причальной стенке или непосредственно на причальной стенке (с индексом AG) на фундаменте, приподнятом над поверхностью причала не менее 50 мм.
Электроколонка для подключения судовых электроустановок к береговой электросети оснащается стандартными розетками берегового питания, разъемами для подключения оптоволоконных кабелей, в зависимости от количества и параметров подключаемых кабелей, соответствует стандарту IEC для берегового питания IEC/ISO/IEEE80005-1, IEC80005-3, JTS155, а также ГОСТ 17068–71.
Электроколонка может быть установлена на борту судна, если на причале оборудована система подачи и подключения кабеля к бортовой электросети. В этом случае она будет именоваться, как судовой распределительный щит электроснабжения с берега (ЩЭБ).
Характеристики и преимущества

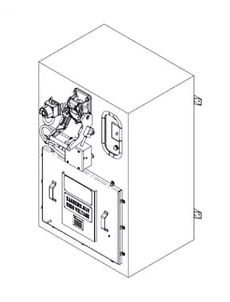

- Внешние размеры и исполнение (вертикальная/горизонтальная установка) могут быть изменены по индивидуальному заказу;
- Обеспечивает стандартный интерфейс механической блокировки берегового подключения к электросети;
- Обеспечивает стандартный волоконно-оптический интерфейс связи;

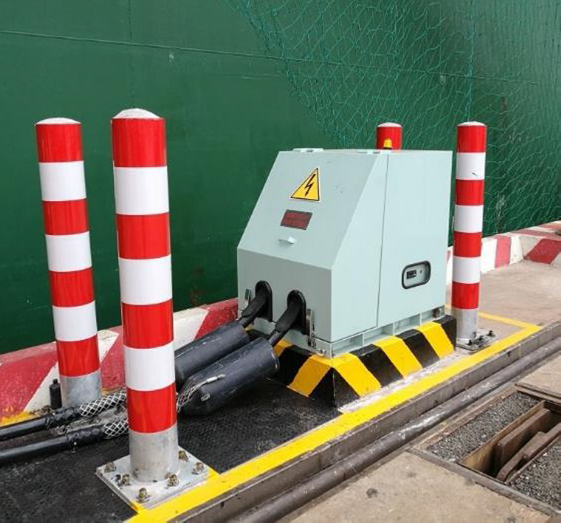

- Возможна надземная или подземная установка;
- Соответствует требованиям IEC по защите от дуги берегового подключения к электросети;
- Номинальное напряжение: 11000V/6600V/440V;
- Номинальный ток (розетка): 350A/(250A@JTS155);
- Частота: 60Hz/50Hz;
- Степень защиты: IP66;
- Материал корпуса: SS 316 (морская нержавеющая сталь);
- Ввод кабеля: снизу/сзади;
- Механический замок: KIRKLOCK (для колонок среднего и высокого напряжения);
- Оптический разъем: 1x4 канала 62,5/125 мкм;
- Примеры обозначения:

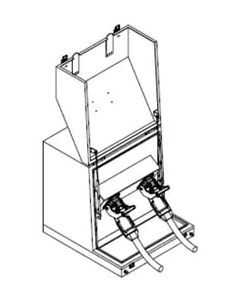

RVL-SPSB-M2 – среднее напряжение, 2 розетки

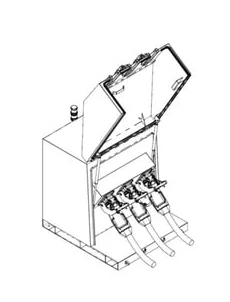

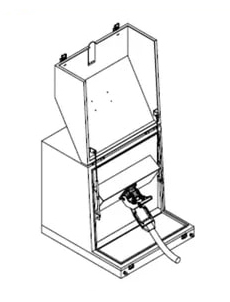

RVL-SPSB-L1…5 – низкое напряжение, 1 розетка (макс. 5)
Применение
- Контейнерные терминалы;
- Терминалы для перевалки сухих грузов;
- Терминалы судов типа Ro-Ro;
- Паромные терминалы;
- Терминалы пассажирских круизных судов.
