Кабельные барабаны с пружинным приводом
Пружинные кабельные барабаны применяются для электрического питания и передачи данных в большинстве устройств для перемещения грузов, например, портальные краны, грейферы, магниты, подъемные и рабочие платформы, машины, экскаваторы, мобильные краны, транспортные тележки и транспортные средства и т.д.
Компоненты пружинного барабана

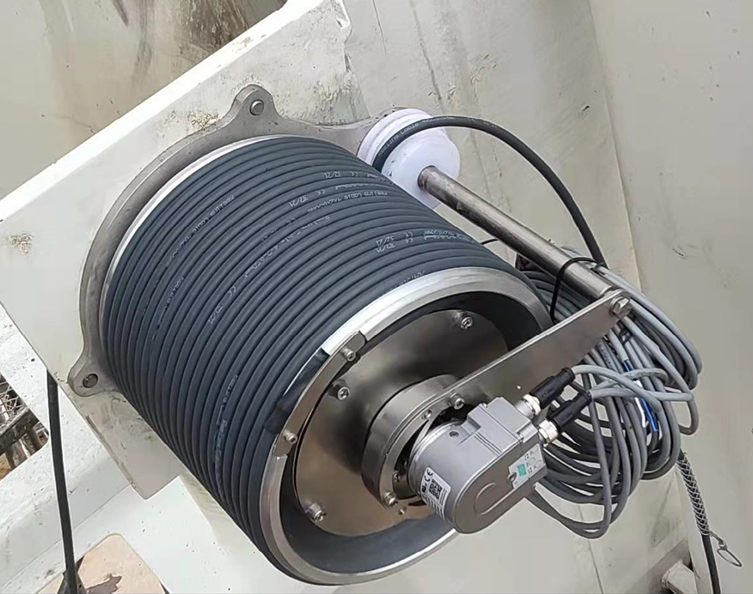

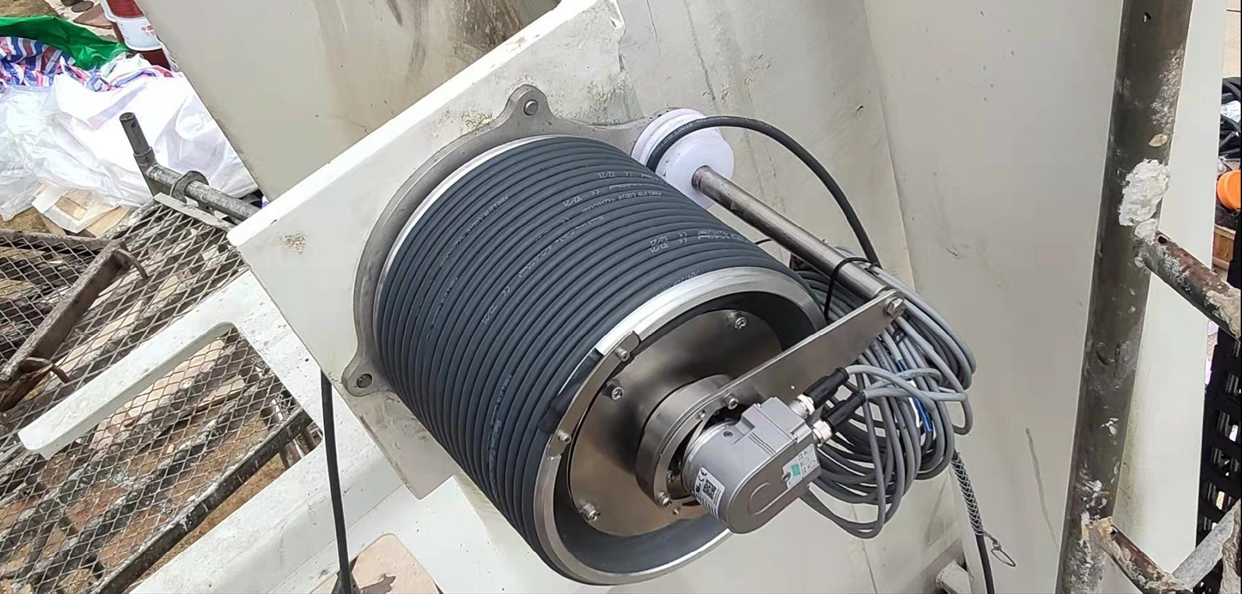

Кабельный барабан
Конструктивные элементы кабельного барабана выполнены из толстолистового металла. Корпус барабана покрыт эпоксидной смолой для защиты от коррозии, а фланцы оцинкованы. Фланцы прикреплены болтами к корпусу барабана, а внутренняя часть используется исключительно для пружин. Они установлены с обеих сторон на шарикоподшипниках с пожизненной смазкой.
Конструктивные элементы кабельного барабана выполнены из толстолистового металла. Корпус барабана покрыт эпоксидной смолой для защиты от коррозии, а фланцы оцинкованы. Фланцы прикреплены болтами к корпусу барабана, а внутренняя часть используется исключительно для пружин. Они установлены с обеих сторон на шарикоподшипниках с пожизненной смазкой.

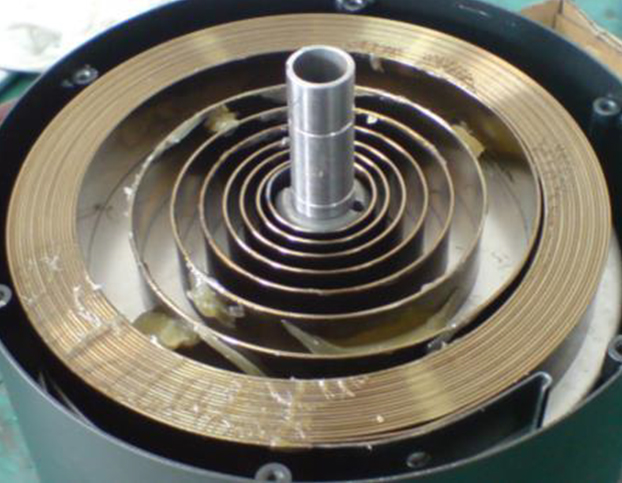

Пружина
Для оптимальной производительности и длительного срока службы пружины изготовлены из специальной стали. Они установлены в металлический корпус для предотвращения трения и износа. Специальная конструкция вала кабельного барабана обеспечивает быструю и легкую замену пружин. Ожидаемый срок службы составляет 100 000 циклов нагрузки.
Для оптимальной производительности и длительного срока службы пружины изготовлены из специальной стали. Они установлены в металлический корпус для предотвращения трения и износа. Специальная конструкция вала кабельного барабана обеспечивает быструю и легкую замену пружин. Ожидаемый срок службы составляет 100 000 циклов нагрузки.

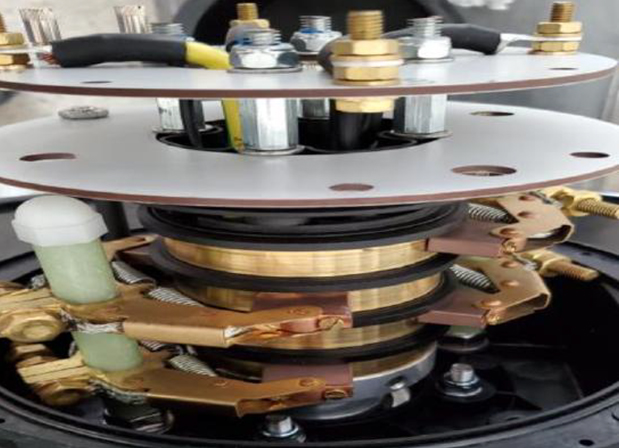

Контактные кольца
Контактное кольцо необходимо для передачи электроэнергии и сигналов управления от фиксированного источника питания к вращающейся катушке. Пропускная способность тока составляет от 50 мА до 150 А номинала при +30 °C. Для оптимальной надежности мы используем наши специальные контактные кольца с посеребренными или позолоченными коллекторными кольцами. Корпус покрыт армированным стекловолокном синтетическим корпусом. Корпус устойчив к атмосферным воздействиям и коррозии, а сальники и уплотнения водонепроницаемы. Класс защиты в соответствии со стандартом IP65/66.
Контактное кольцо необходимо для передачи электроэнергии и сигналов управления от фиксированного источника питания к вращающейся катушке. Пропускная способность тока составляет от 50 мА до 150 А номинала при +30 °C. Для оптимальной надежности мы используем наши специальные контактные кольца с посеребренными или позолоченными коллекторными кольцами. Корпус покрыт армированным стекловолокном синтетическим корпусом. Корпус устойчив к атмосферным воздействиям и коррозии, а сальники и уплотнения водонепроницаемы. Класс защиты в соответствии со стандартом IP65/66.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Стандартные пружинные кабельные барабаны для расстояний до 60 м
- Максимальная скорость 63 м/мин
- Максимальное ускорение 0,3 м/с2
- Высококачественные пружины для 100 000 циклов нагрузки
- Безопасная замена пружин
- Для горизонтальной и вертикальной намотки кабеля
- Простая установка
- Степень защиты IP55 / IP65
- Простота обслуживания
- Экономичность
- Специальные конструкции по запросу
Пружинные кабельные барабаны классифицируются в зависимости от габаритов барабана и механических и электрических параметров приводного механизма. Мы производим все необходимые расчеты по требованию заказчиков.
