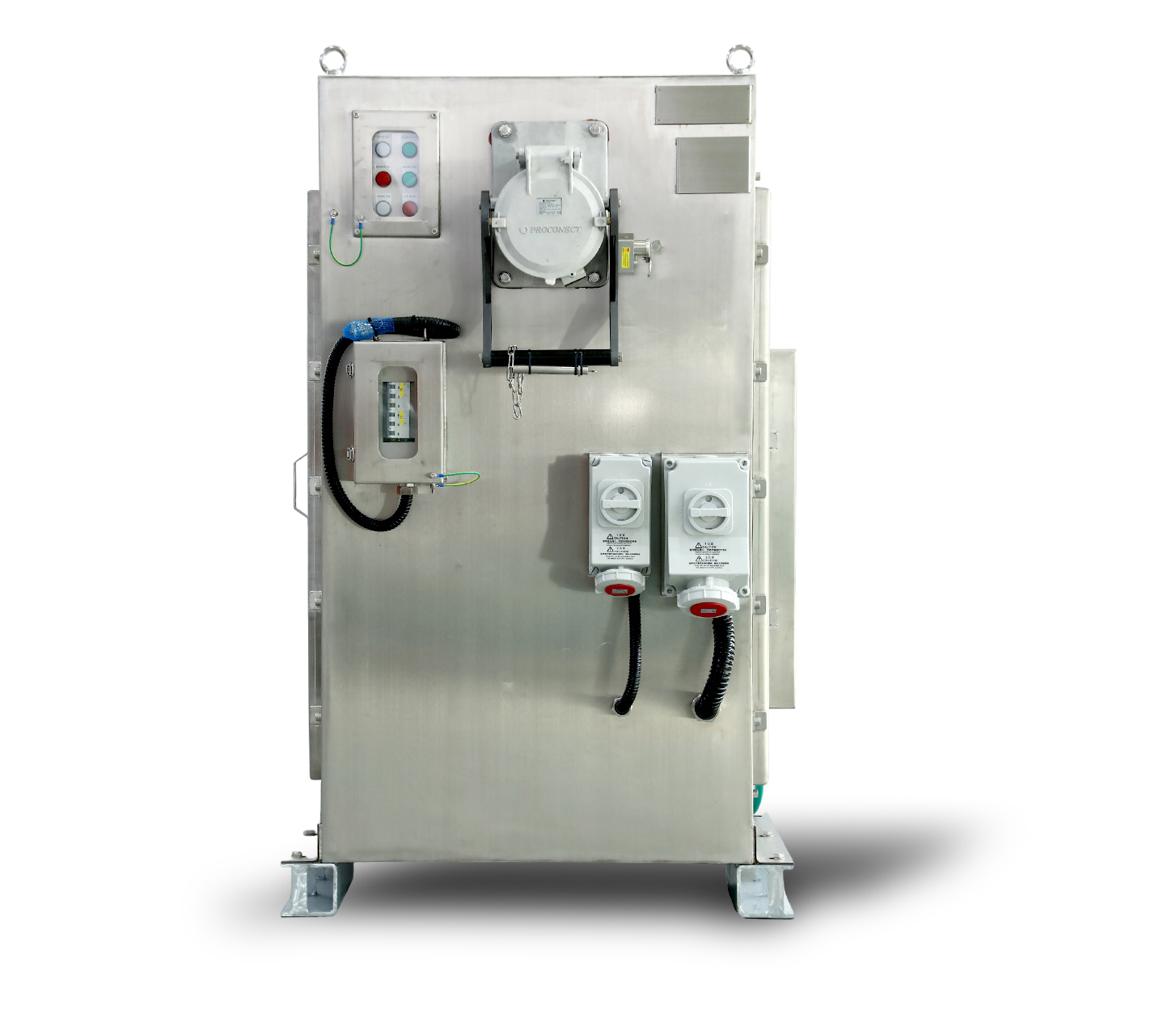

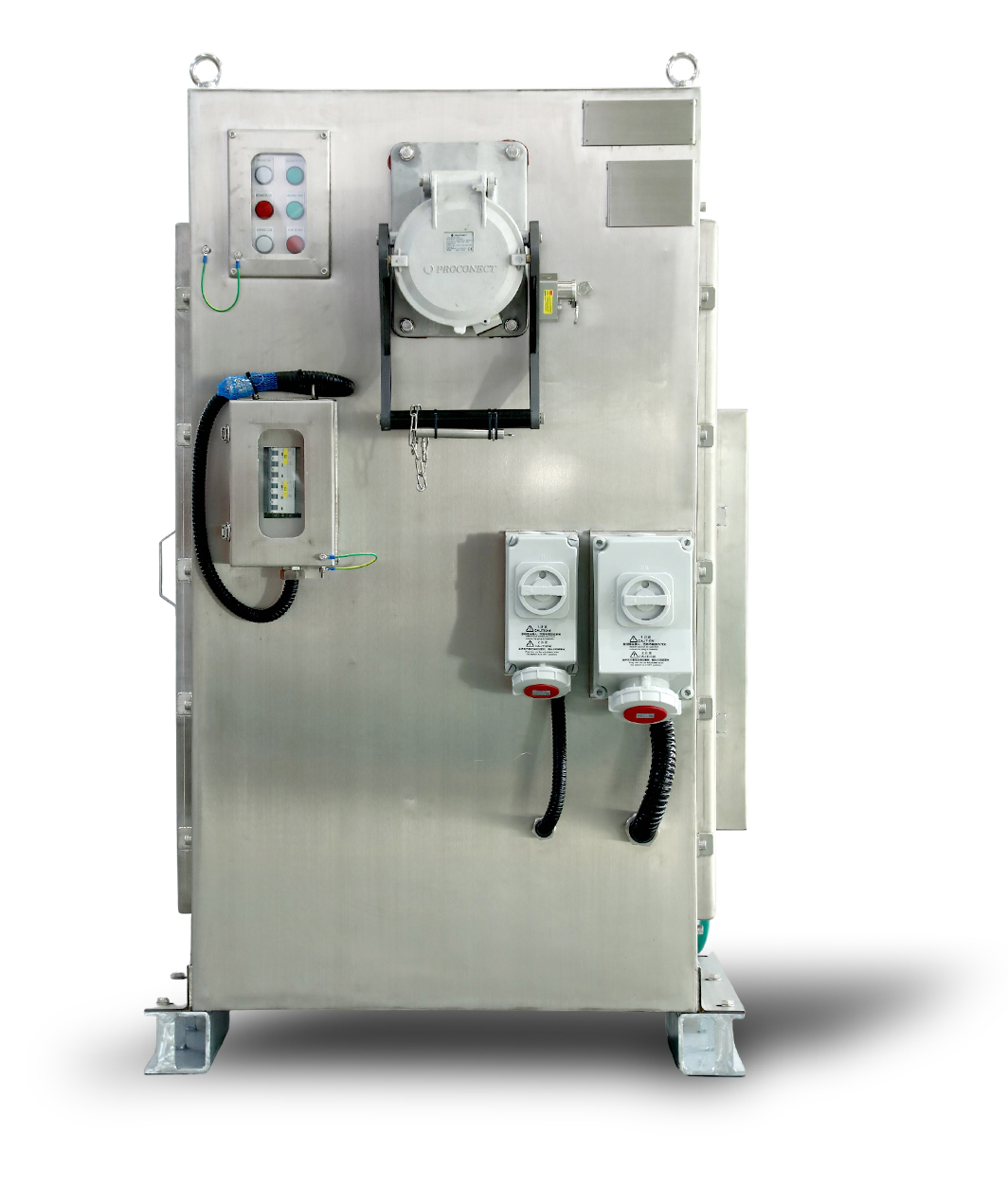

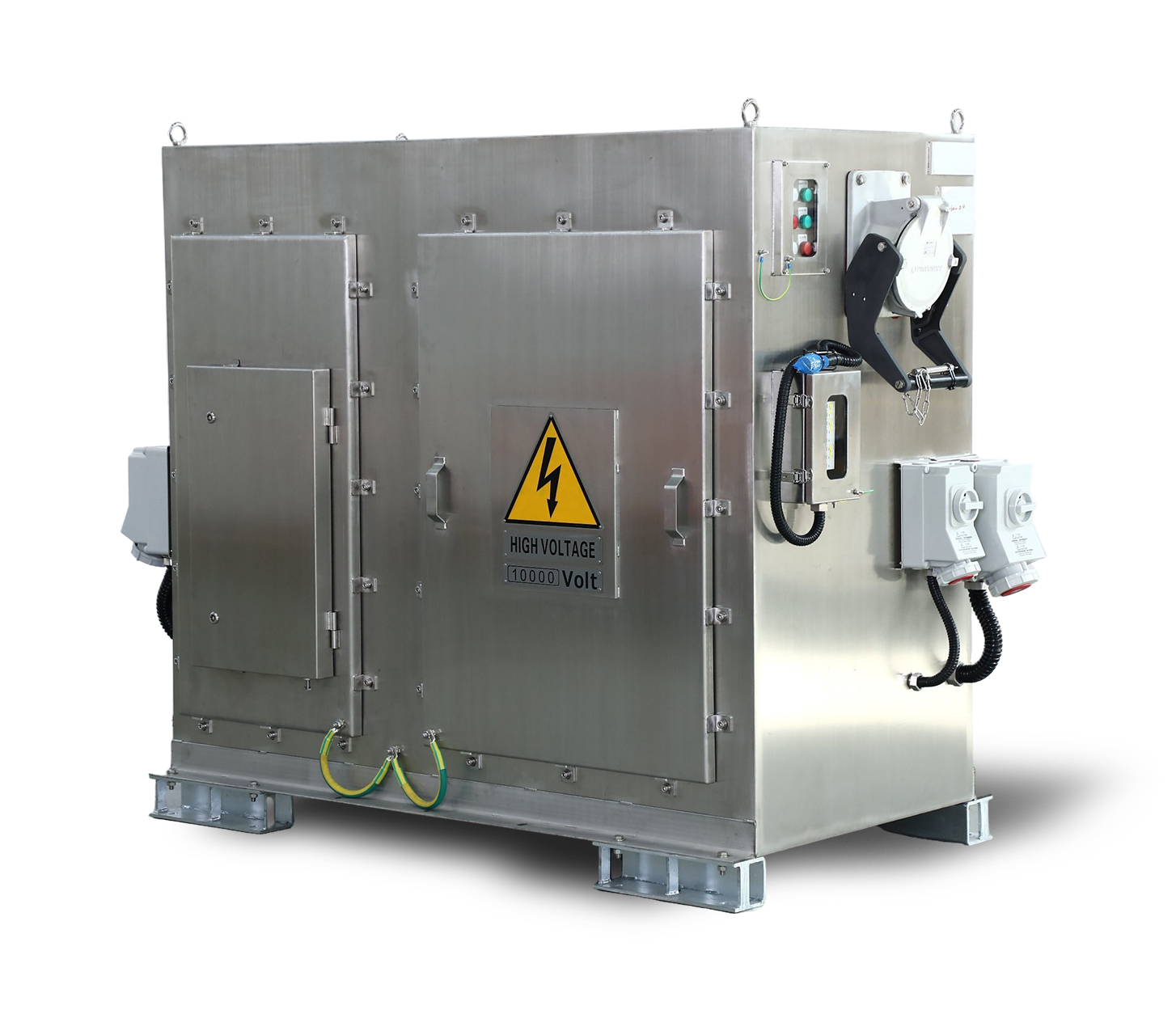

Универсальные электрические колонки
Являясь основным устройством распределения и управления электроэнергией в энергосистемах, силовые электрические колонки (шкафы) широко применяются в различных условиях электроснабжения, таких как порты, шахты и туннели, благодаря своей интегрированной конструкции и надежной работе. Они обеспечивают стабильные интерфейсы питания и связи (в т.ч. оптоволоконные) для крупногабаритного оборудования, включая краны и экскаваторы.
Электрические шкафы выпускаются на различные классы напряжения: низковольтные (до 1 кВ) и высоковольтные (до 12 кВ).

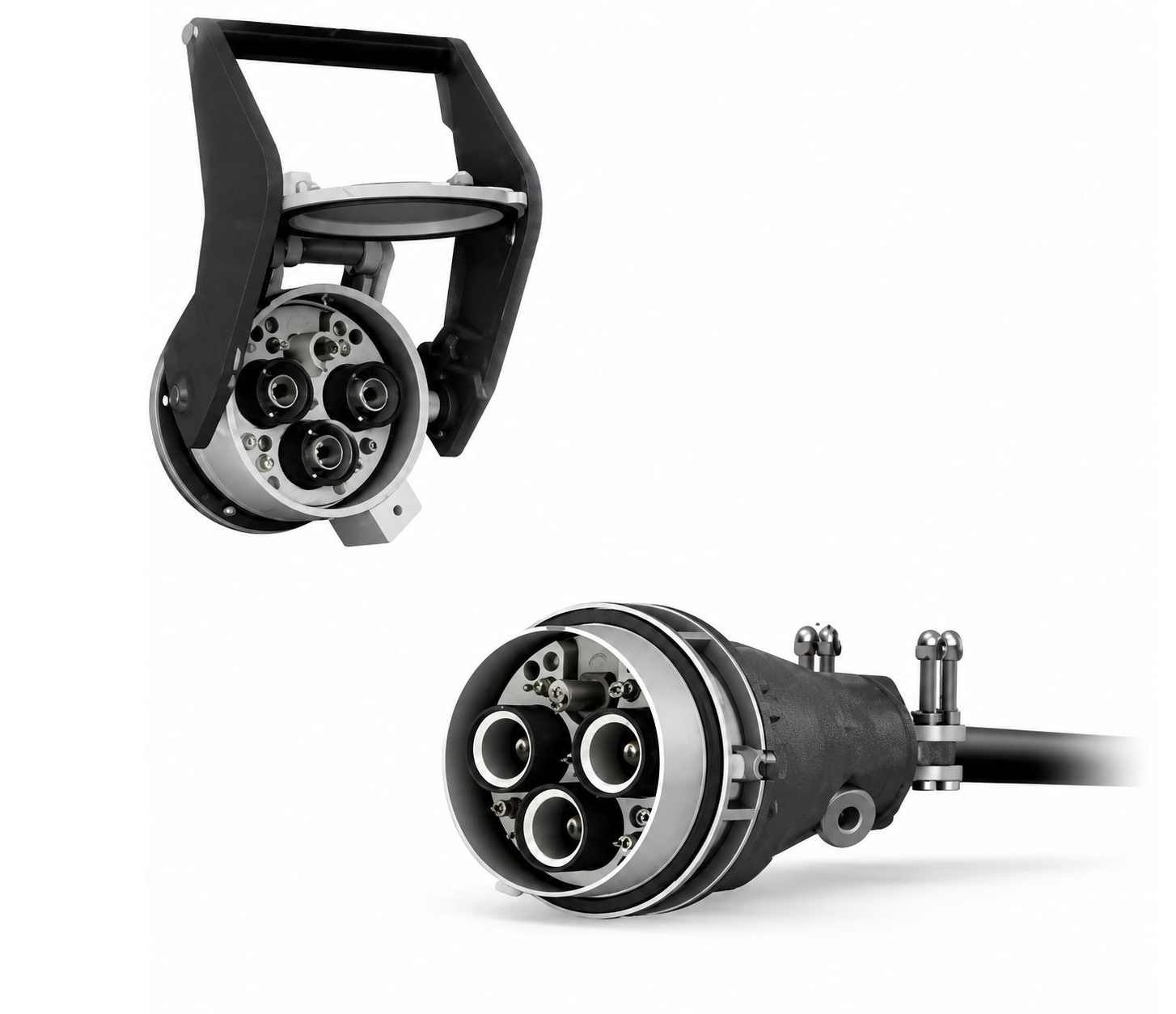

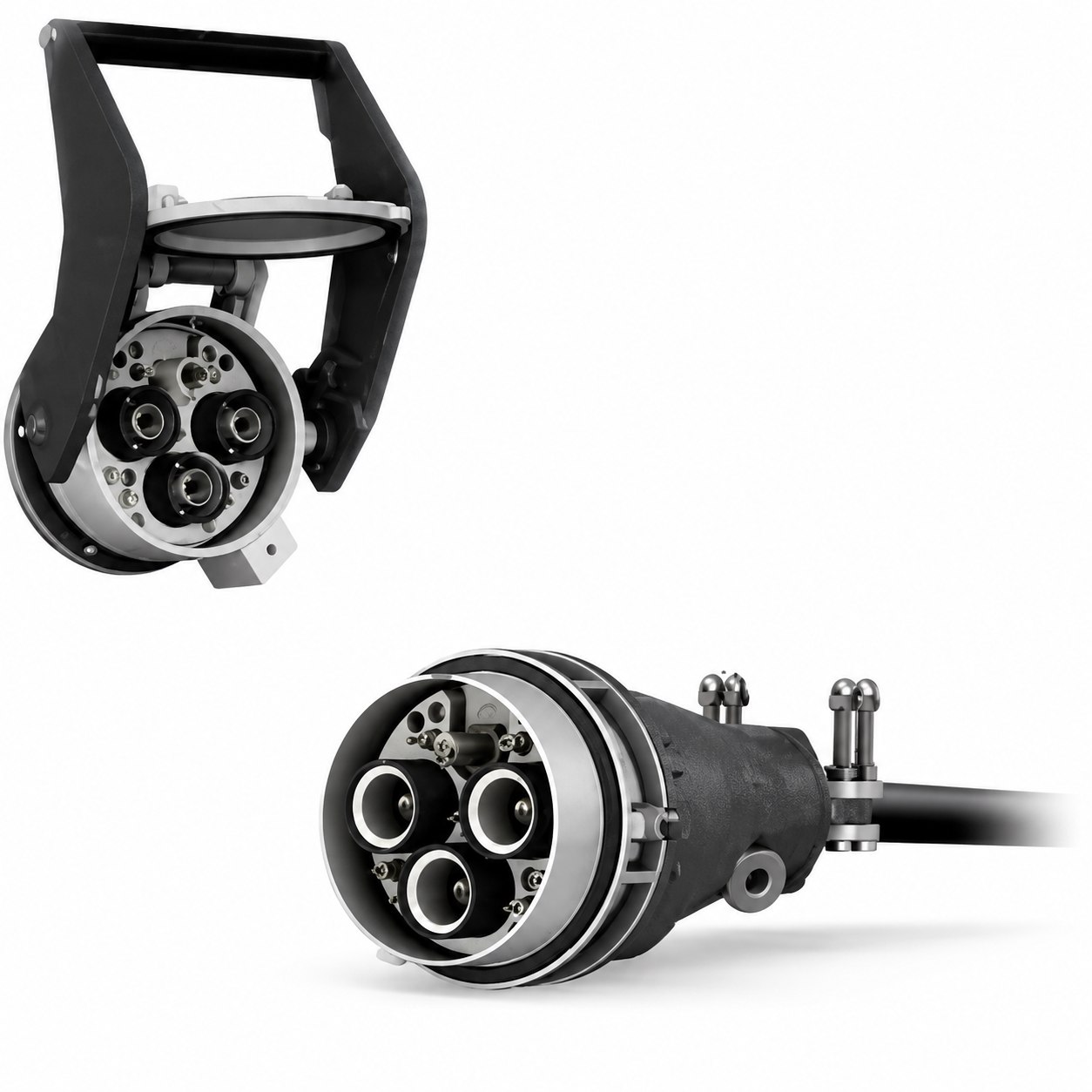

Коммутация осуществляется при помощи быстроразъемных соединений — розетка-вилка.
Высокопрочные изоляционные материалы устойчивы к воздействию высоковольтных электрических полей и предотвращают пробой изоляции.
Токопроводящие компоненты из сплава с высокой проводимостью обеспечивают надежную передачу тока и термическую стабильность при больших нагрузках.
Степень защиты IP67 соединения розетка-вилка обеспечивает пыле- и водонепроницаемость, а также антикоррозийные свойства, адаптированные к среде применения.
Оптоволоконное соединение реализуется за счет применения специальных модулей.

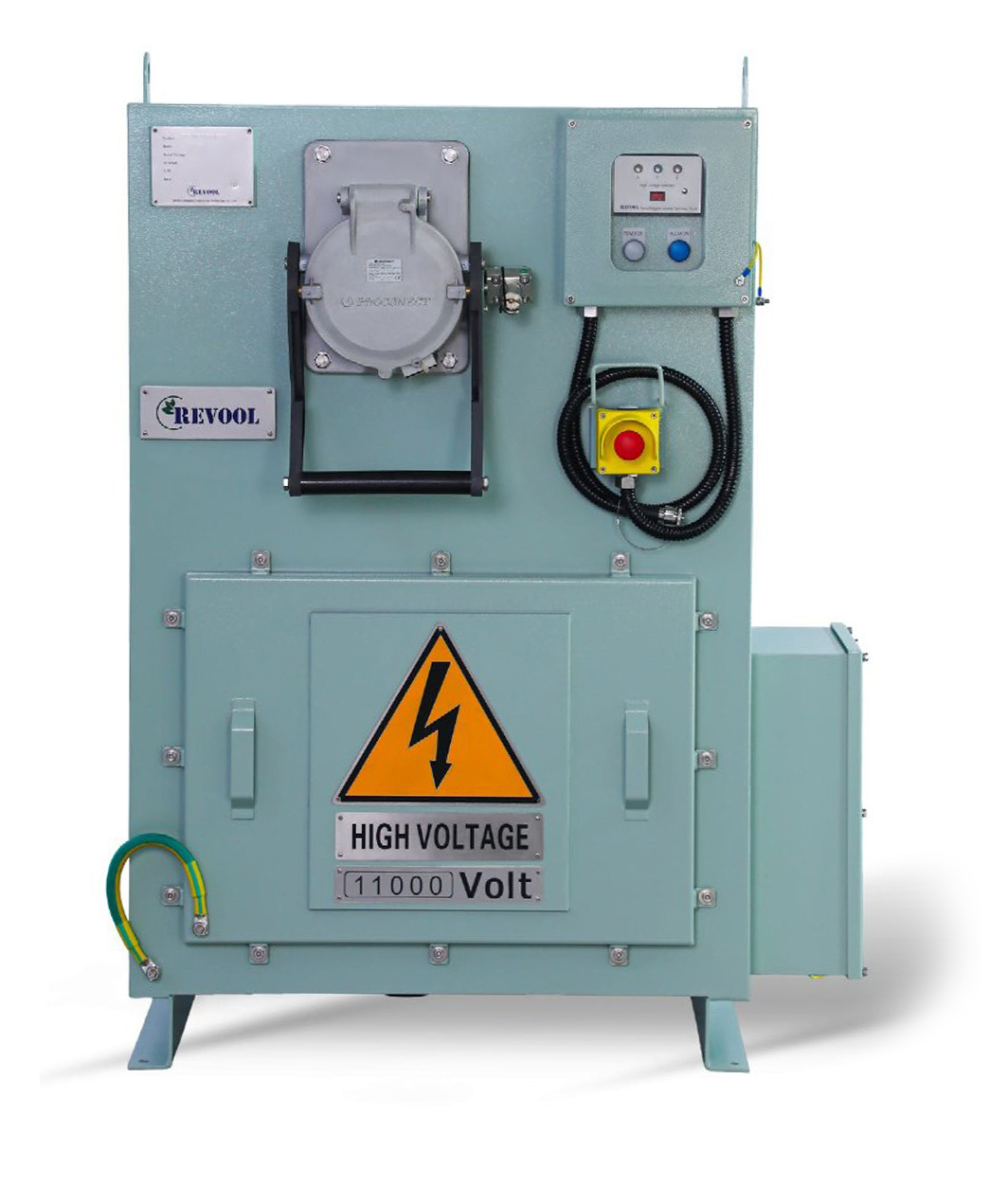

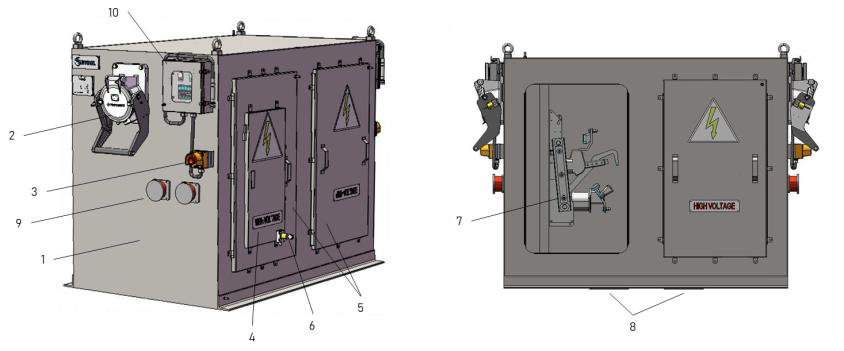

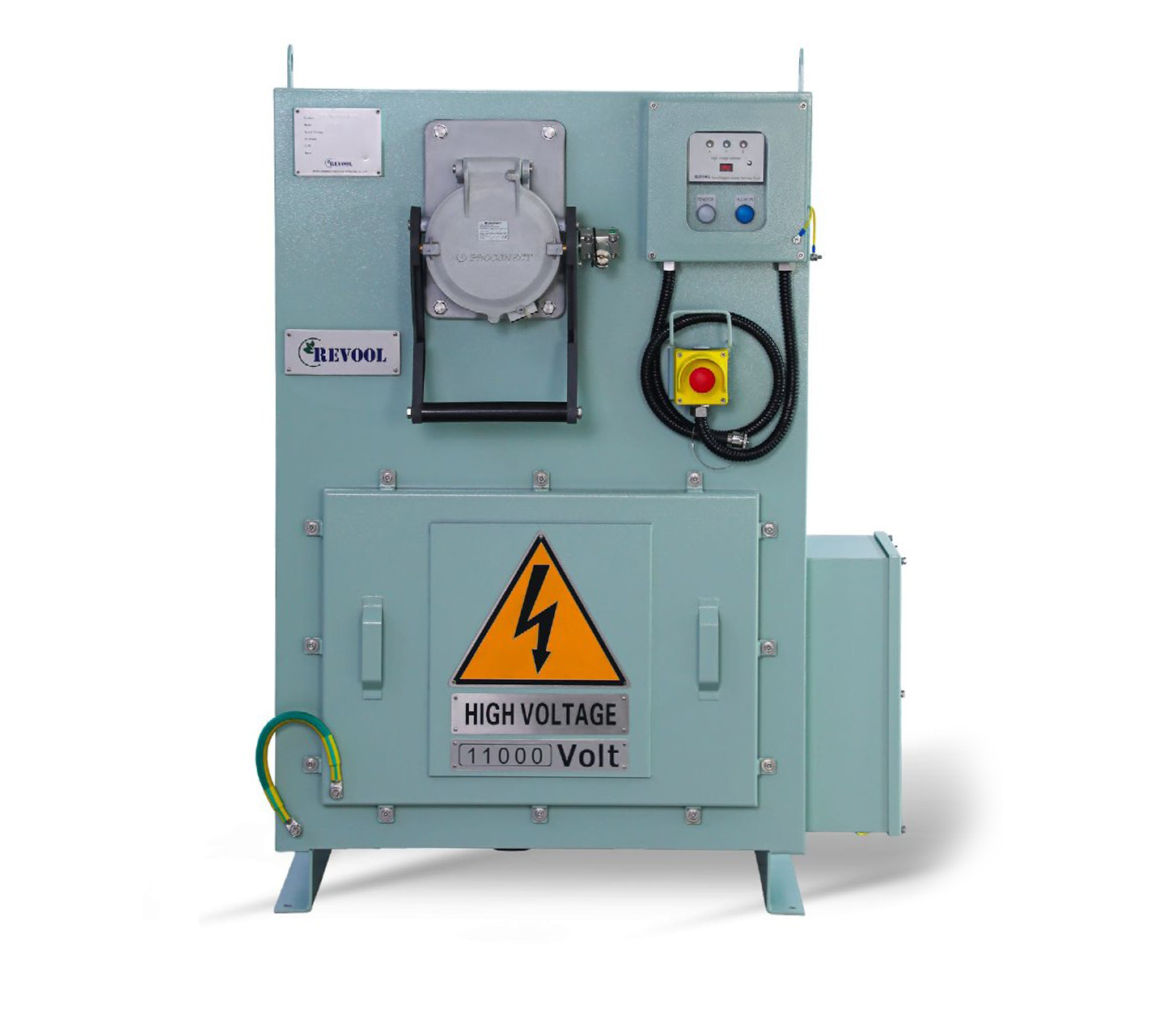

Пример устройства высоковольтной (10 кВ) электрической колонки
1. Корпус
2. Высоковольтная розетка
3. Кнопка аварийной остановки
4. Доступ к управлению выключателем
5. Доступ для обслуживания
6. Механическая блокировка
7. Выключатель - разъединитель (заземлитель и предохранитель опционально)
8. Кабельный ввод
9. Низковольтная розетка
10. Индикаторная коробка
Пример спецификации
| Наименование позиции | Описание |
|---|---|
| Продукт | Электрический шкаф |
| Номинальное напряжение | Максимум 12 кВ |
| Номинальный ток | Расчетный |
| Материал корпуса | SS 304/ SS 316 (морская сталь) |
| Степень защиты | IP55 (при необходимости IP66) |
| Розетка питания | 3P+E+Пилотные контакты |
| Количество розеток | В зависимости от мощности системы |
| Выключатель - разъединитель | Ручное управление |
| Количество выключателей - разъединителей | 1 или 2 |
| Обогрев | Термоконтроль |
| Обнаружение доступа для обслуживания | Концевой выключатель |
| Кнопка аварийной остановки | Ручной сброс |
| Заземлитель | Опционально (в соответствии с конструкцией системы) |
| Токоограничивающий предохранитель | Опционально |
| Волоконно-оптическое соединение | Опционально |
| Низковольтное соединение | Опционально |
